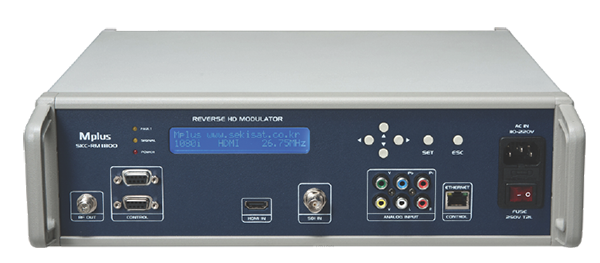

제품명 : REVERSE HD MODURATOR(SKC-RM1800)



   개요



  본 장비는 8-VSB 방식의 ATSC 표준을 준수하는 고품질의

  방송용 디지털 변조기이며, All in One Solution으로

  HD ENCODER 및 다양한 입출력 지원등을 지원하며, 이동이

  간편하게 Portable용으로 제작된 상향 HD Media Caster를

  말합니다.



   특징



  - ATSC 디지털 방송 표준 8-VBS 완벽 지원

  - 고성능 Up Convetor 내장 (RF 출력범위는 26.75MHz

      32.75MHz, 38.75MHz)

  - SD and HD input formats support

      ㆍ다양한 입력 소스 선택기능 (Component, HDMI)

      ㆍResolution 및 GOP Size

      ㆍResolution : 1080i, 720p, 480p

      ㆍGOP size : IP Structure Support

  - RF Upstream Output : 상향 신호 26.75MHz

      32.75MHz, 38.75MHz

  - Digital Video(HDMI, HD-SDI)입력시 Embedding

     또는 Separates Aueio L,R 지원함

     (HD-SDI/HDMI+Analon Audio L,R)

  - Separate Audio 지원 및 Audio Delay 기능 그리고

      내부 Converter 기능 지원

  - MPEG-2 Video, Dolby Digical AC-3

  - RS-232C를 통한 Firmware Upgrade

  - PSIP Support as MGT, VCT(Virtual Channel Name

     & Numbers)





특 성



※ Input Specification



     - Analog Video Component (720P, 1080i), Audio stereo (L/R)

     - Digital Video / Audio HDMI (Embedded Audio)



※ Output Specification



     - Modulation : 8 - VSB

     - Freq. Range : 26.75MHz, 32.75MHz, 38.75MHz

     - Output Level : -20dBm ~ + 0dBm (87dBuV ~ 107dBuV)

     - Total Bit Rate : 19.392Mbps

     - Spurious : -65dBc 이하

     - Freq. Deviation : ±2ppm이하 / Return loss : 15dB이상

     - Phase Noise : VHF -105 dBc/HZ이하 UHF -103dBc/HZ이하

     - Group Delay Response : ±10 ns 이하

     - Signal to Noise : 33dB 이상 (EQ OFF)

     - Grain Adjustment : 25dB

     - Connector : F-TYPE 75 Ω



※ Data Processing



     - Encoding Standard MPEG-2 MP@HL

     - Encoding Size 1080i / 720P / 480p

     - Encoding Rate Up to 18Mbps / GOP Size IP Structure

     - Audio Coding Standard Dolby Digital(AC-3)

     - Sampling Rate 48kHz/Bit Rate Dolby Digital(AC-3):384kbps



※ Physical and power



     - Dimension : 360mm X 105mm X 285 mm

     - Weight : 4.5kg

     - Frequency : 50/60 Hz

     - Input Voltage : AC220V

     - Power Consumption : 40 Watt
