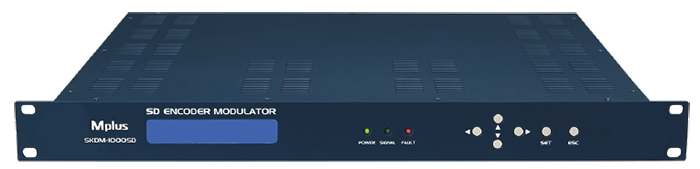

제품명 : SD엔코더 모듈레이터 SKDM-1000SD





   개요



  본 장비는 8VSB 방식의 ATSC 표준을 준수하는 고품질의

  방송용 디지털 변조기로서, All in One Solution 으로

  SD Encoder에서 Set-top Box, Camera, VCR 및 DVD

  Combo 등으로부터 입력되는 AV

 (Composite,Component,480i) 신호를 MPEG2 압축 후,

  8-VSB 변조부를 거쳐 RF 신호로 변환되어 출력된다.



   특징



  - ATSC 디지털 방송 표준 8VSB 완벽 지원

  - 고성능 광대역 Up Convertor  내장

  - 54Mhz~870Mhz에 이르는 광대역을 모두 만족하는

      주파수 가변형

  - 매우 우수한 위상잡음

  - 다채널 전송 시 채널간의 간섭에 영향을 미치는 스퓨리어스

      특성 -65dBc이하

  - LCD Display에 의한 편리하고 안정성 높은 장비 제어

  - 출력 채널(주파수)조절 및 표시기능

  - 입력소스선택기능(Component,Componsite)

  - Tuner Lock Check 기능

  - RF출력 증감 조절 및 측정기능

  - VCT(가상채널 및 가상 채널 네임)지원





    특 성



  ※ Input Specification



     - VIDEO : 480i

     - AUDIO(L/R) STEREO

     - CONNECTOR : 1VP-P / 75Ω / RCA JACK



  ※ Output Specification



     - Modulation : 8VSB

     - Freq. Range : 54 ~ 870MHz

     - Output Level : -15dBm ~ + 5dBm

     - Total Bit Rate : 19,392 Mbps

     - Spurious : -65 dBc 이하

     - Freq. Deviantion : ±2 PPM 이하

     - Phase Noise : VHF -105 dBc/HZ이하

     - Signal UHF : -103 dBc/HZ 이하

     - Freq. Response : ±0.5 dB 이하

     - Group Delay Response : ±10 ns 이하

     - To Noise : 33 dB 이상

     - Grain Adjustment : 20 dB

     - Connector : 75 F-TYPE Ω



  ※ Physical and power



     - Input Voltage : AC 90 ~ 230V

     - Frequency : 50 / 60 Hz

     - Power Consumption : 50 MAX.W

     - Dimension : 482mm X 44mm X 300 mm

     - Weight : 3kg
