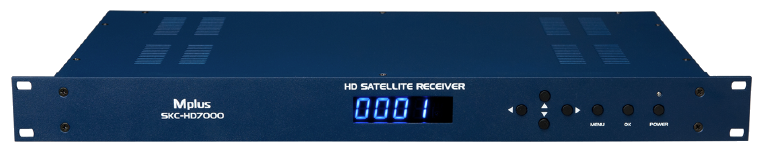

제품명 : HD위성수신기 공청용 SKC-HD7000





   개요



  위성 안테나에서 수신된 위성신호를 LNB에서 IF주파수로

  변환 후  Audio, video신호로 복조하기 위해 사용하는 기기





   특징



  - 공청용 HD 위성 수신기

  - DVB-S2 , MPEG-2, MPEG-4

  - HDMI / COMPONENT / COMPOSITE 출력지원

  - USB 포트 지원 (UPGRADE)

  - 블라인드 스캔지원

  - OTA 지원





특 성



※ 위성 입력 신호 규격



     - 입력주파수 : 950 ~ 2150 MHz

     - 안테나 입력 및 출력단자 형태 : 75Ω불평형형 (F-Type,

                                                          IEC 169-24, Female)

     - LNB 전압과 Polarisation :

                                      vertical : DC 13.5V, Horizontal : DC 18V

                                      current : Max300mA, Overload Protection

     - 입력레벨 : -65 ~ -25dBm

     - 다이젝 사용 조건 (버전) : Version : 1.0, 1.1

     - 변복조 방식 : DVB-S2v DVB/DSSS compliant

     - 심볼레이트 범위 : 1~45Msps



※ 외부 단자



     - 영상/ 음성 출력 : Phone to RCA Type x 1 (영상, 음성, 좌/우)

     - 컴포넌트 영상 출력 : Phone to RCA Type x 1 (Y, Pb, Pr)

     - HDMI 출력 : HDMI A-Type X 1

     - 외부 리모콘 수신모듈입력 : Phone to 외부리모콘 수신 모듈

     - USB 호스트 : USB 2.0 X 1



※ 전원 및 외관



     - 아답터 입력 : AC 100~240V, 50/60Hz

     - 아답터 출력 : DC 12V, 2A

     - 최대 소비 전력 : 최대 24w

     - 크기 (가로X높이X깊이) : 482mm X 44mm X 250mm

     - 중 량 : 2.3kg

     - 환경조건 (동작) : 온도 10℃~50℃ / 습도 5%~80%, 비액화

     - 환경조건 (저장) : 온도 -10℃~50℃ / 습도 5%~95%, 비액화
