제품명 : SMATV 분배기





   개요



  SMATV 옥내용 기기로서 전송로의 신호를 균등 또는 불균등

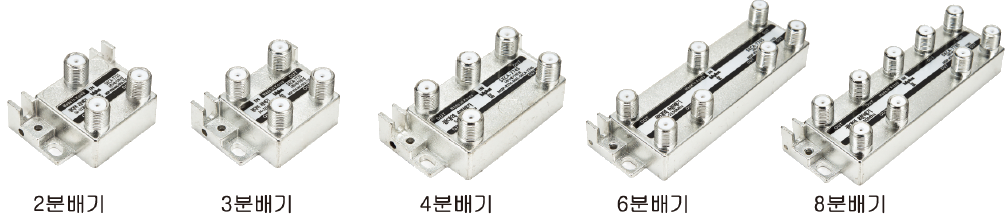

  (3분배)으로 신호를 동일하게 나누어 주는데 사용하며 종류에

   는 2, 3, 4, 6, 8분배기가 있다



   특징



  - SMATV 옥내용 기기로서 전송로의 신호를 동일하게 나누어

     주는 기기이다.

  - 주파수 범위가 54MHz ~ 2150MHz로 광대역 특성을 보장

      한다.

  - 손실이 작고 반사손실이 우수하다.

  - 다이케스팅 케이스에 직접형 F-CONNECTOR로 설계되어

     RFI 나 EMI 차폐효과가 우수하다.





특 성

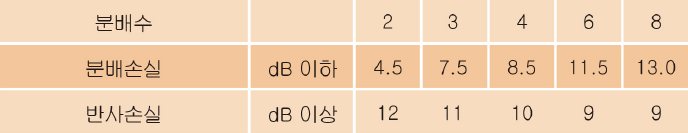

※ 주파수 대역 : 54 ~ 804 MHz





     - 단자간결합손실 (dB 이상) : 20

     - 주파수응답 (dB 이내) : ±1.5

     - 험변조 (dB이하) : -65 전류통과

     - 전류통과용량 (A) : DC 15V 0.5 전류통과

     - Impedance (OHM) : 75

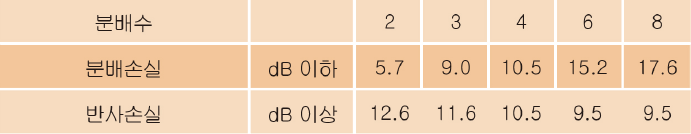

※ 주파수 대역 : 950 ~ 2150 MHz





     - 단자간결합손실 (dB 이상) : 18

     - 주파수응답 (dB 이내) : ±2.5

     - 험변조 (dB이하) : -65 전류통과

     - 전류통과용량 (A) : DC 15V 0.5 전류통과

     - Impedance (OHM) : 75
