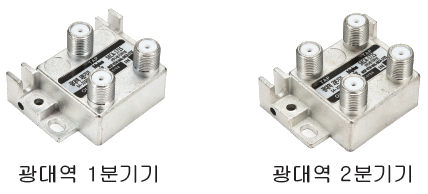

제품명 : SMATV 분기기





   개요



  SMATV 옥내용 기기로서 간선의 신호에 영향을 적게 주고

  분기하여 주는데 사용하며 그 종류에는 1, 2, 4, 8분기기가있다



   특징



  - SMATV 옥내용 기기로서 전송로의 신호를 동일하게 나누어

     주는 기기이다.

  - 주파수 범위가 54MHz ~ 2150MHz로 광대역 특성을 보장

      한다.

  - 손실이 작고 반사손실이 우수하다.

  - 다이케스팅 케이스에 직접형 F-CONNECTOR로 설계되어

     RFI 나 EMI 차폐효과가 우수하다.





    특 성

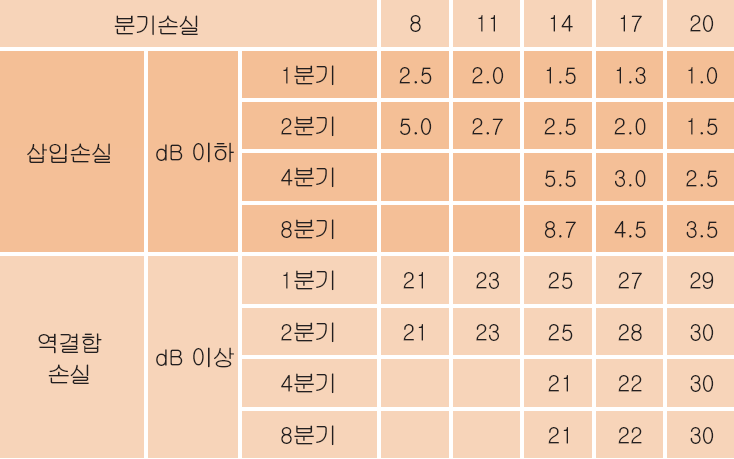

  ※ 주파수 대역 : 54 ~ 804 MHz





     - 단자간결합손실 (dB 이상) 1분기기 외 : 20



     - 반사손실 (dB 이하) : 1, 2분기기 : 10

                                           4, 8분기기 : 10



     - 분기손실오차 (dB 이하) : 1, 2분기기 : ±1.5

                                                  4, 8분기기 : ±1.5



     - 주파수응답 (dB이내) : 1, 2분기기 : ±0.75

                                             4, 8분기기 : ±0.75



     - 전류통과용량 (A) : DC 15V 0.5 전류 통과

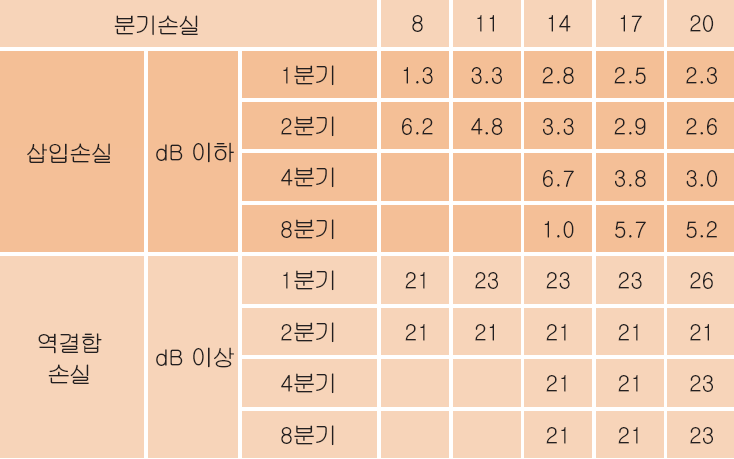

  ※ 주파수 대역 : 950 ~ 2150 MHz





     - 단자간결합손실 (dB 이상) 1분기기 외 : 20



     - 반사손실 (dB 이하) : 1, 2분기기 : 11

                                           4, 8분기기 : 10



     - 분기손실오차 (dB 이하) : 1, 2분기기 : ±1.5

                                                  4, 8분기기 : ±1.5



     - 주파수응답 (dB이내) : 1, 2분기기 : ±1.5

                                             4, 8분기기 : ±1.8



     - 전류통과용량 (A) : DC 15V 0.5 전류 통과
