제품명 : SMATV 유니트





   개요



  아파트나 주택에 있어서 지선 상호간에 영향을 적게하고

  OUTLET BOX의 기계적인 수용을 고려한 구조로 취부가

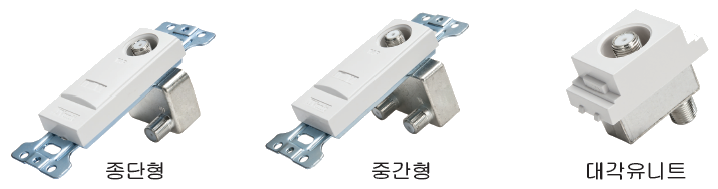

  용이하게 설계되었으며 종류에는 종단형, 중간형 있다



   특징



  - 주파수 범위가 54MHz ~ 2150MHz로 광대역 특성을 보장

     한다.

  - 다이케스팅 케이스에 직접형 F-CONNECTOR로 설계되어

     RFI 나 EMI 차폐효과가 우수하다.





    특 성



  ※ 종단형



     - 주파수대역 (MHz) : 54~2150MHz

     - 분기손실 (dB) : 1, 3, 5, 8, 11, 14, 17, 20

     - 분기손실오차 (dB 이하) : ± 1.5

     - 반사손실 (dB 이상) : 13(54 ~ 806MHz) / 10(950 ~ 2150MHz)

     - 주파수응답 (dB 이내) : ±1

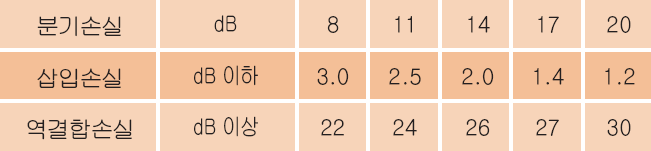

  ※ 중간형 (주파수 대역 : 54 ~ 806 MHz)





     - 단자간결합손실 (dB 이상) : ±0.9

     - 반사손실 (dB 이하) : 10

     - 분기손실오차 (dB 이하) : ±1.5

     - 주파수응답 (dB이내) : ±0.75

     - 전류통과용량 (A) : DC 15V 0.5 전류 통과

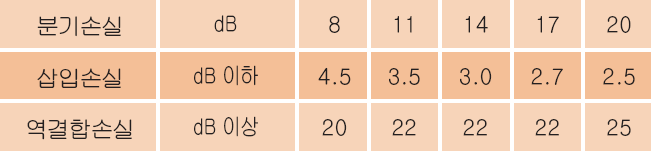

  ※ 중간형 (주파수 대역 : 950 ~ 2150 MHz)





     - 단자간결합손실 (dB 이상) : ±1

     - 반사손실 (dB 이하) : 9

     - 분기손실오차 (dB 이하) : ±2.5

     - 주파수응답 (dB이내) : ±1.5

     - 전류통과용량 (A) : DC 15V 0.5 전류 통과
